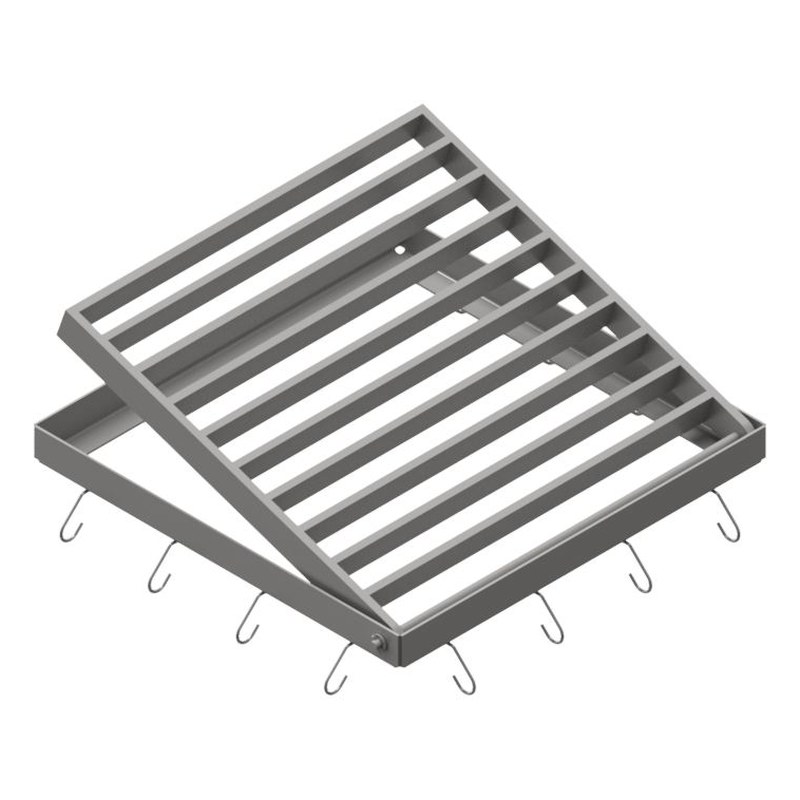

CAD Drawing PDF

Download

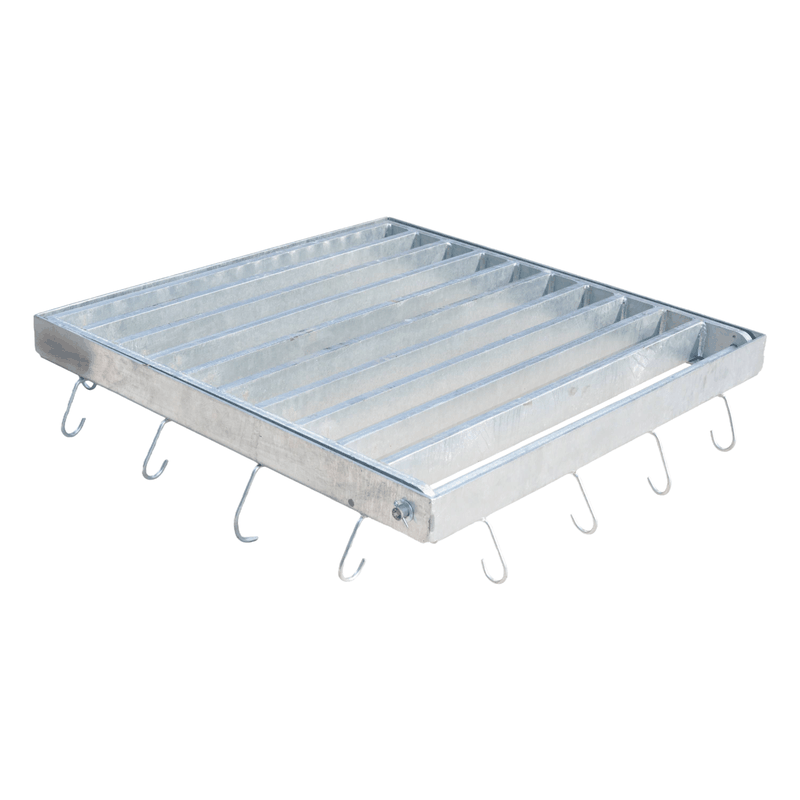

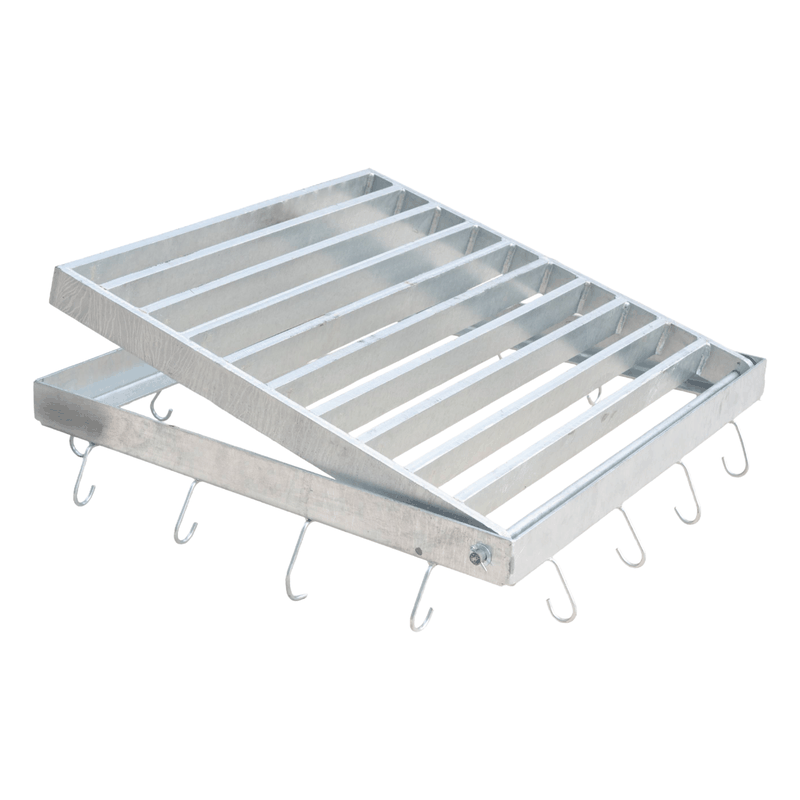

SR/A-Single Type A-GA Grids

Galvanized
Mild Steel S355JR

SANRAL-specification single grid for national road culvert and drainage applications. Designed to meet South African National Roads Agency requirements with exceptional 96.8% permeability for maximum water flow. Ideal for N-route highways, provincial roads, and major municipal arterials requiring SANRAL compliance.

SANS 50124 Load Class: SANRAL SPEC
Loadbearing Capacity: 40 kN
Unit Weight: 168.267 kg
Total Surface Area: 1.092 sqm
Permeable Surface Area: 1.057

External Dimensions

Length: 1045 mm
Width: 1045 mm
Profile height: 90 mm

Manhole / Culvert Internal Dimensions

Length: 915 mm
Width: 915 mm

Permeability Ratio

0
%
