LD-S5B Grids

Galvanized
Mild Steel S355JR

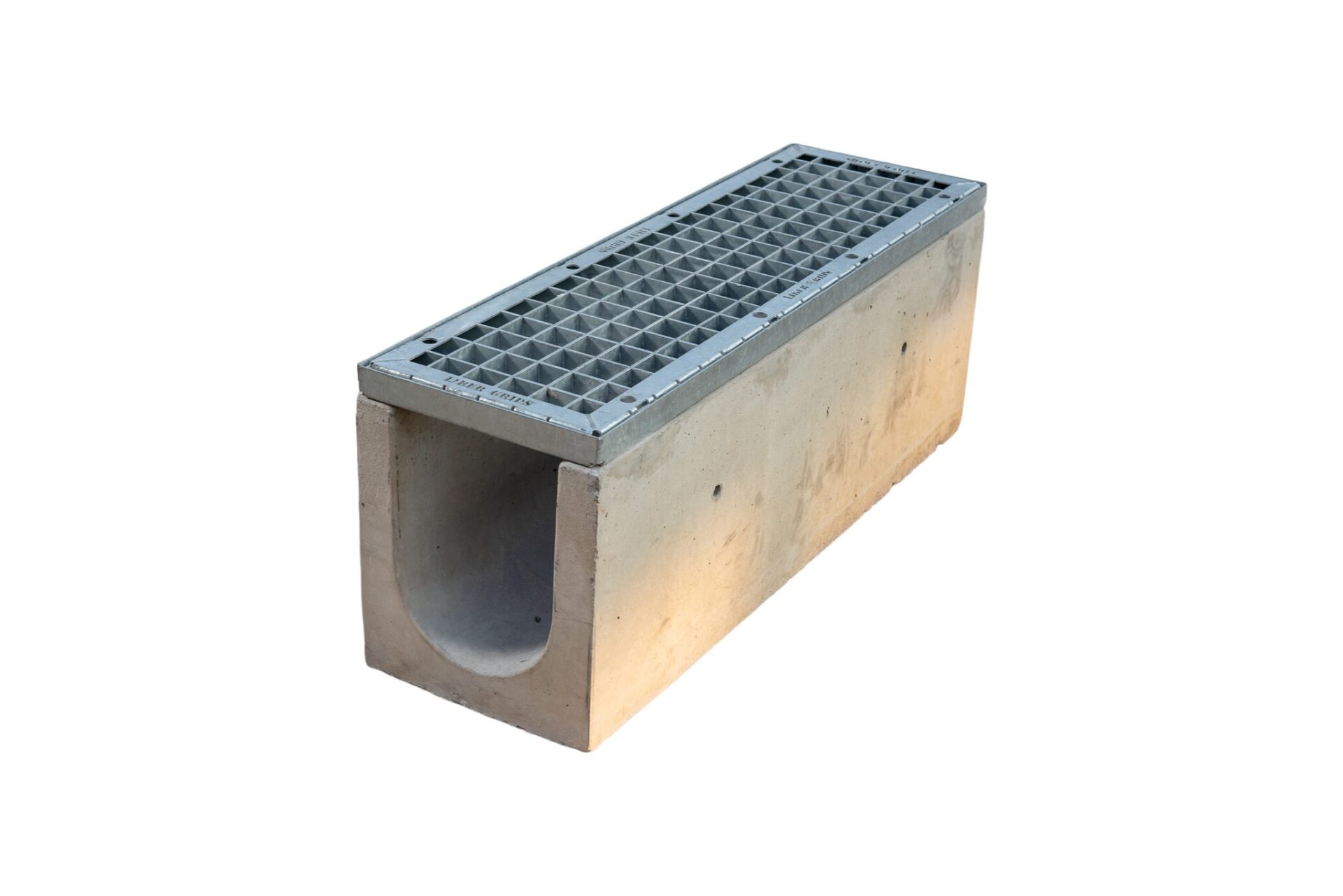

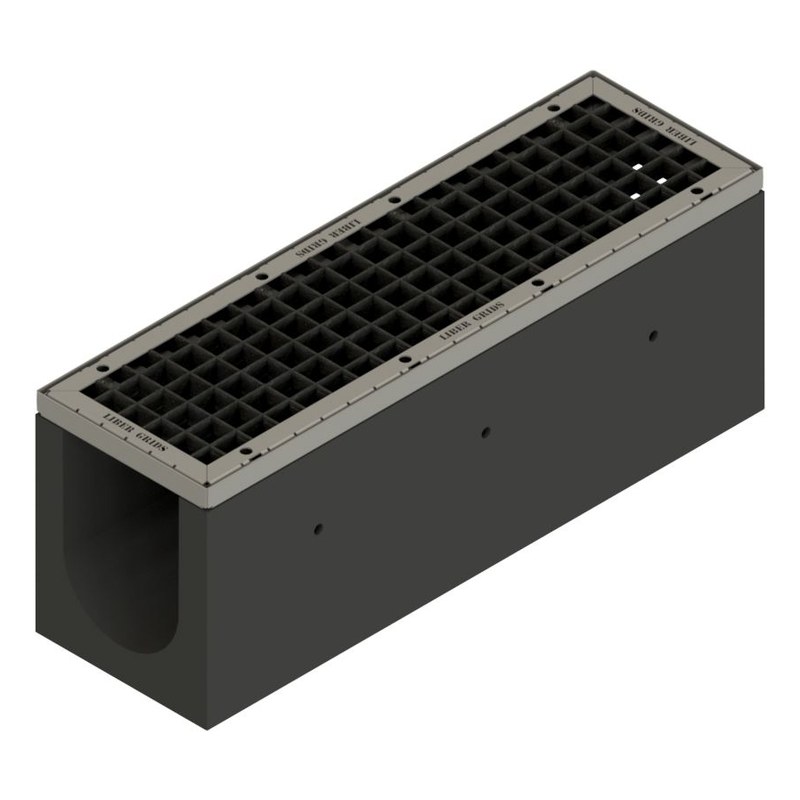

Extended 1200mm channel drainage grid designed for pedestrian areas and light vehicle zones. Class B rated (125kN) with 65.8% permeability, perfect for long-run drainage channels in shopping centres, office parks, and residential complex driveways. Efficient water flow management for South African urban environments.

SANS 50124 Load Class: B
Loadbearing Capacity: 125 kN
Unit Weight: 29.981 kg
Total Surface Area: 0.444 sqm
Permeable Surface Area: 0.292

External Dimensions

Length: 1200 mm
Width: 370 mm
Profile height: 43 mm

Manhole / Culvert Internal Dimensions

Length: 1200 mm
Width: 250 mm

Permeability Ratio

0
%
