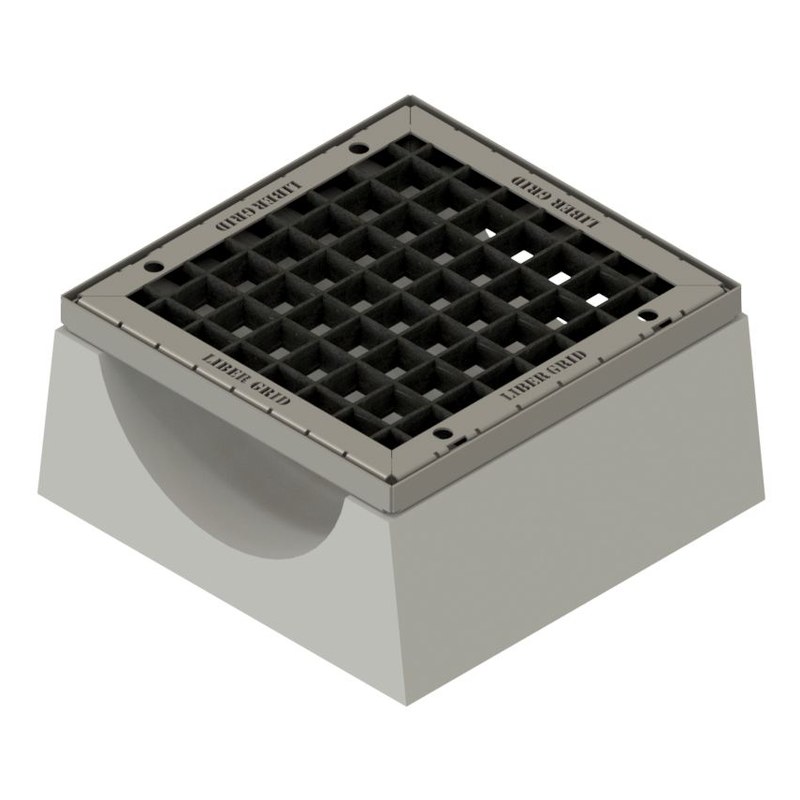

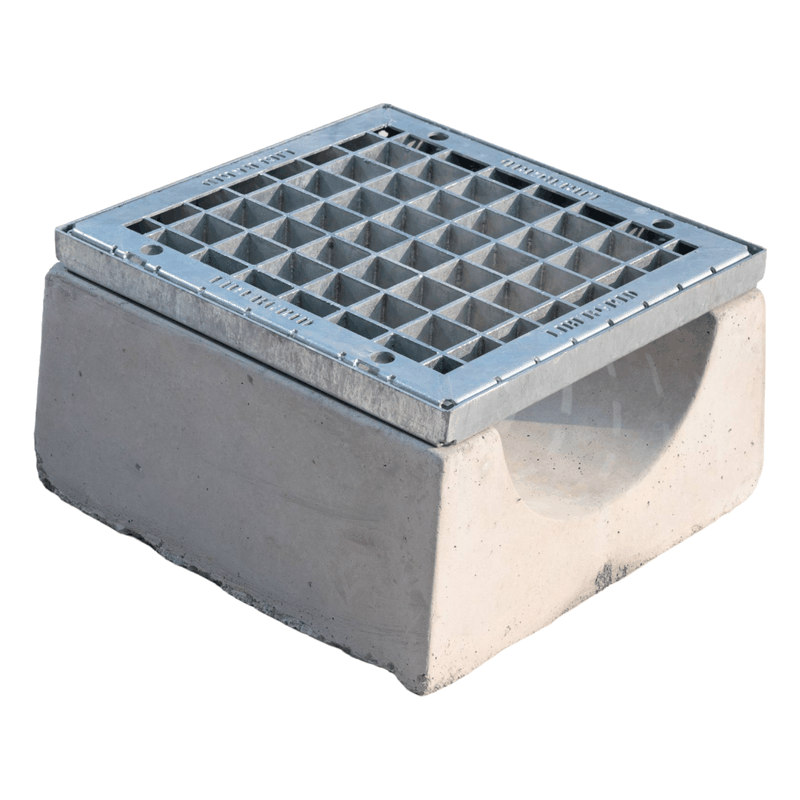

LD-D10 Grids

Galvanized
Mild Steel S355JR

Medium-width channel drainage grid designed for pedestrian precincts and light vehicle areas. Class B load capacity (125kN) with 63.1% permeability ratio ensures effective stormwater management. Recommended for shopping mall entrances, commercial building surrounds, and municipal pedestrian infrastructure in urban South Africa.

SANS 50124 Load Class: B
Loadbearing Capacity: 125 kN
Unit Weight: 39.495 kg
Total Surface Area: 0.228 sqm
Permeable Surface Area: 0.144

External Dimensions

Length: 490 mm
Width: 465 mm
Profile height: 40 mm

Manhole / Culvert Internal Dimensions

Length: Channel Length mm
Width: 370 mm

Permeability Ratio

0
%
